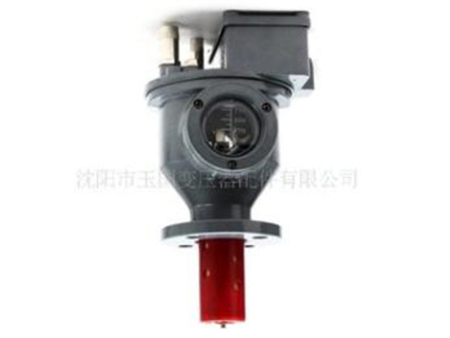

1.用途：用于保護各種類型的油浸式全密封變壓器。

2.工作原理：

   變壓器正常運行時，氣體繼電器的內部充滿變壓器油。當變壓器內部出現故障，變壓器油分解而產生氣體或溫度下降而少油，此時氣體聚集在繼電器的氣室內，迫使油面下降，浮子隨油面下降。當油面下降到程度時，首先報警信號接點接通，發生報警信號。若油面繼續下降，到程度時，切除信號接點接通，發出切除信號，將變壓器從電網中切除，從而達到保護變壓器的目的。

3.主要參數

   2.1 工作溫度： -30-95攝氏度

   2.2 管路通徑：40mm

   2.3 密封試驗壓力： 0.2Mpa     20min

   2.4 接線端子對地：AC 2KV 1min

   2.5 接點容量：DC/AC  220V  0.3A

產品使用案例：
